直線篩

直線篩概述

直線篩篩分麥麩

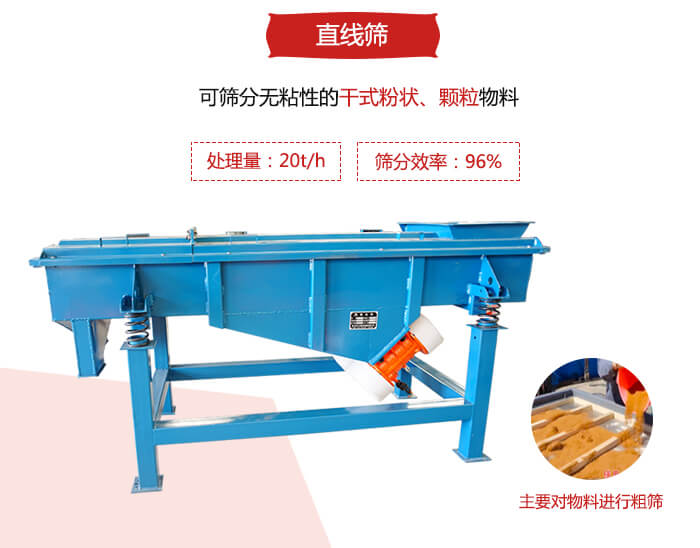

直線篩適用于粒度在0.074-5mm、含水量小于70%、無粘性的各種干式粉狀物料的篩分，給料粒度不大于10mm。直線篩基本原理系借電機軸上下端所安裝的重錘，將電機的旋轉運動傳達給篩面，通過多層篩網產生數種規格的篩上物，篩下物，分別從各自出料口排出。具有耗能低，產量高，結構簡單，易維修，全封閉結構，無粉塵溢散，自動排料，更適合于流水線作業。

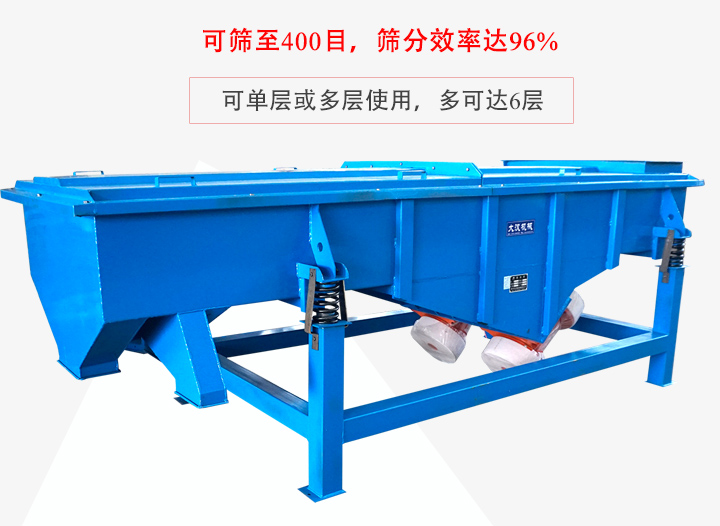

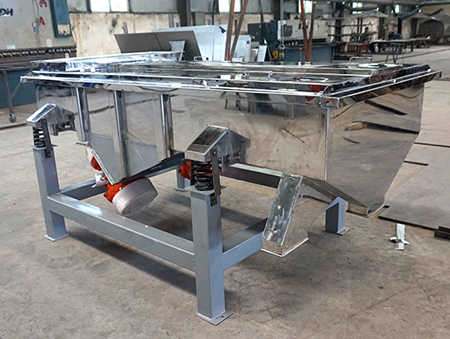

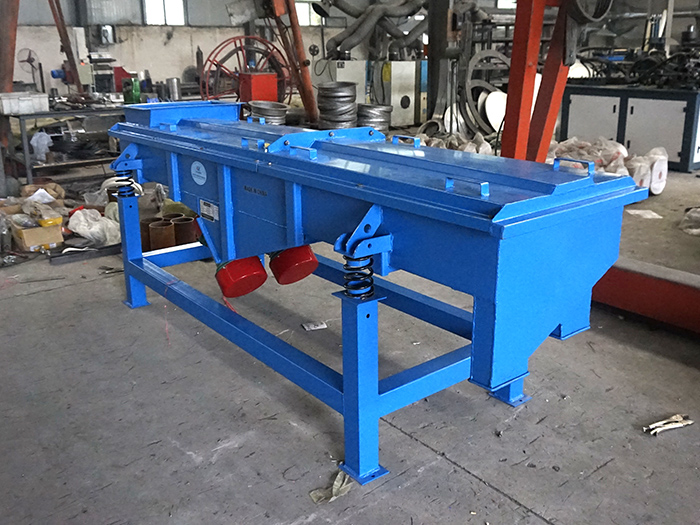

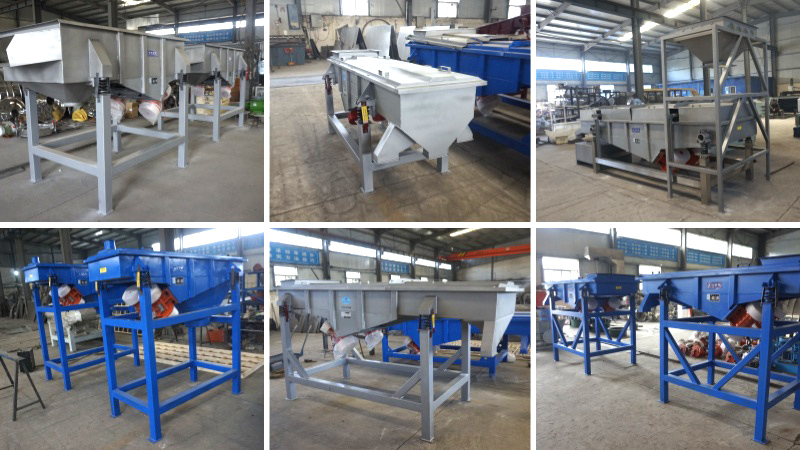

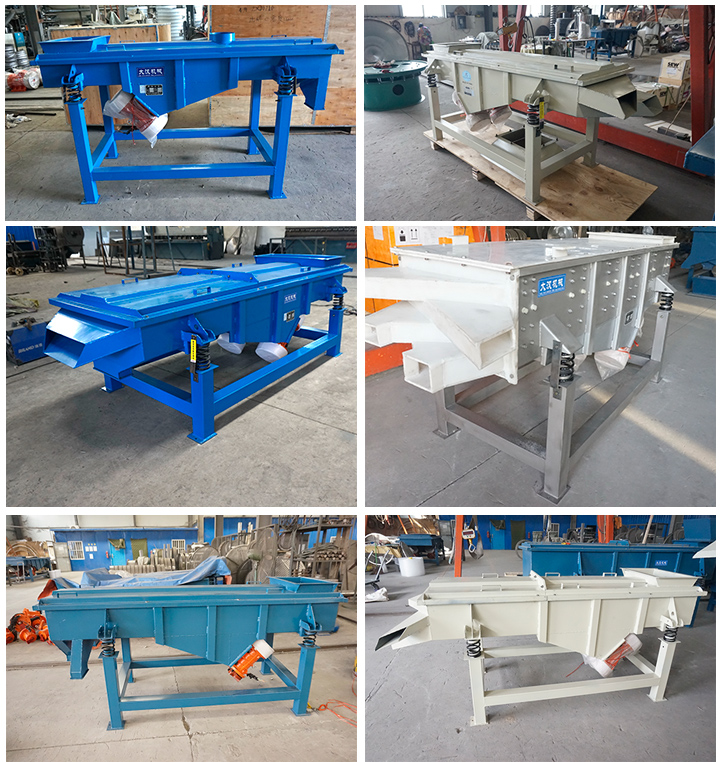

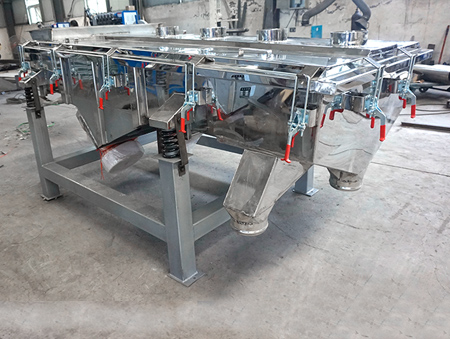

直線篩圖片

直線篩工作原理

直線篩依靠兩個相同頻率的反向電機使物料在篩面上直線向前跳躍，小于篩孔孔徑的物料通過篩網落入下層，大于篩孔尺寸的物料留在篩面上從該層出料口排出，從而達到對物料進行篩分和分級的目的。

直線篩技術參數

型號	篩面尺寸 (mm)	篩面層數	網孔尺寸 目	處理量 (t/h)	振次	雙振幅 (mm)	電機功率 (kw)	振動方向角	外形尺寸 (長×寬×高)mm
DZSF515	500×1500	1-5	2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF520	500×2000		2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF525	500×2500		2-200	0.12-20	960	6-8	2×0.55	45-60	2750×808×938
DZSF1020	100×2000		2-200	0.11-20	960	6-8	2×0.55	45-60	2219×1320×960
DZSF1025	1000×2500		2-200	0.18-15	960	6-8	2×0.75	45-60	2269×1320×960
DZSF1030	1000×2500		2-200	0.1-20	960	6-8	2×1.1	45-60	3219×1340×1120

直線篩特點

1、篩分范圍從 20-400目，產量可達每小時20噸。

2、配備雙電機，相互垂直安裝以獲得適當的振動流量。雙電機的布置使篩框垂直于電機進行直線運動和振動，使超大顆粒具有良好的向前推進效果。

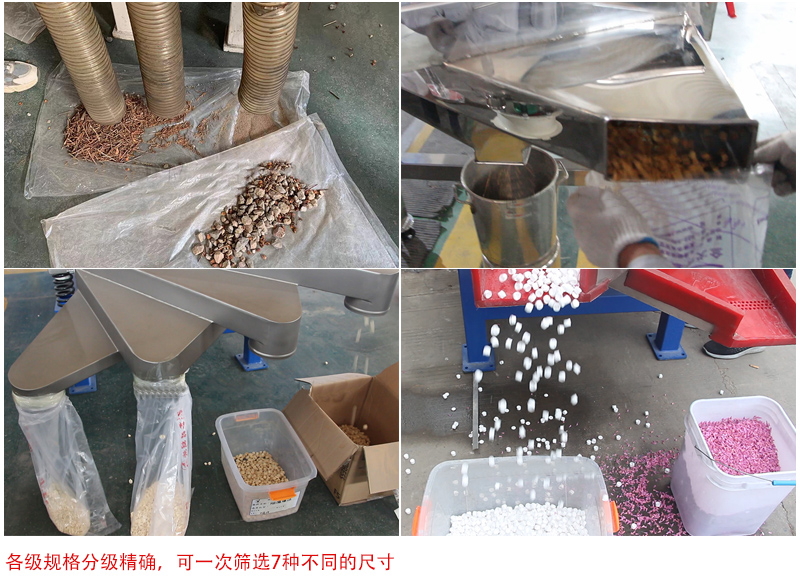

3、可以將物料篩選成 2、3、4、5、6或7種不同等級。

4、配有可調式振動電機，可根據度數設置幫助達到不同的速度和振動水平。

5、全封閉結構，可保證篩分過程中無粉塵污染。

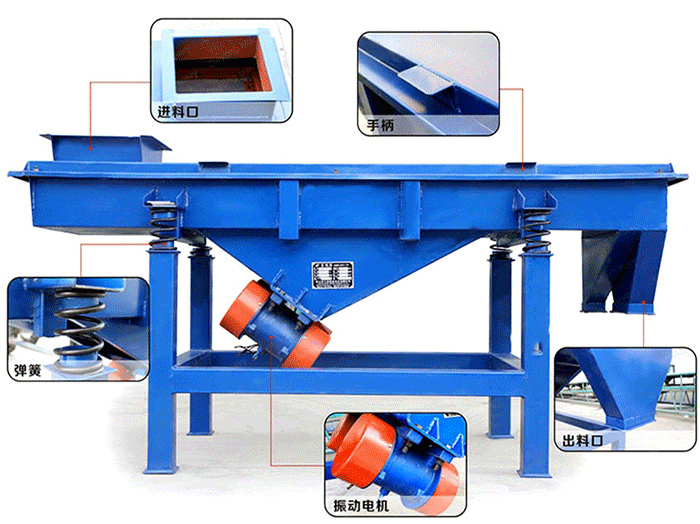

直線篩結構說明

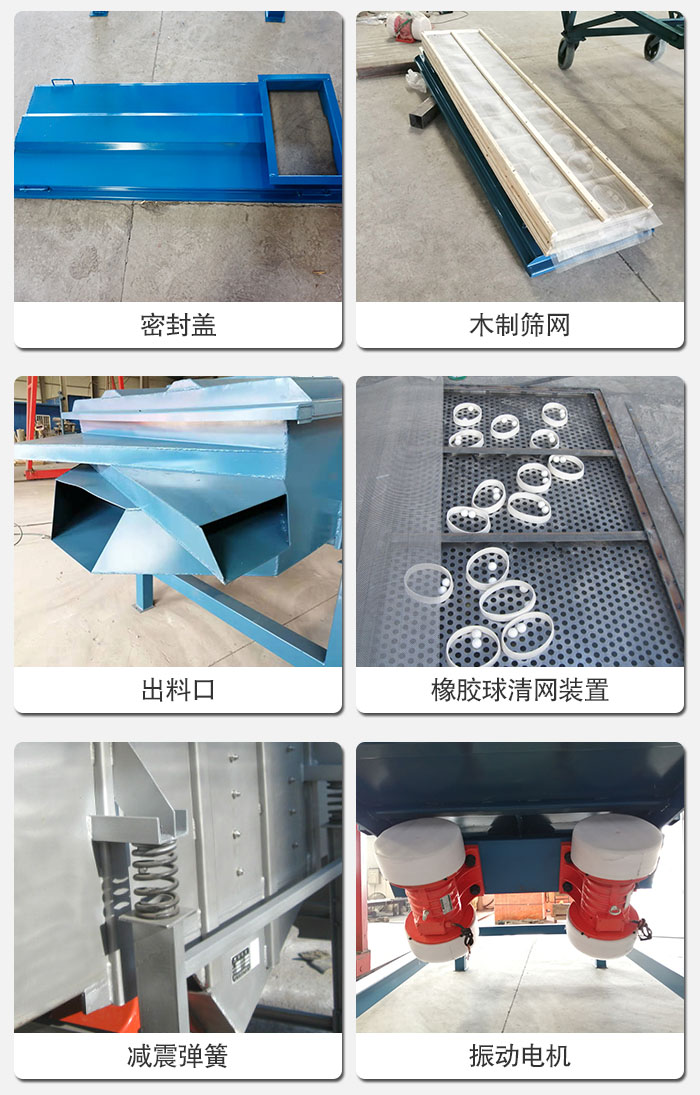

直線篩主要由篩箱、篩網、振動電機、電機臺座、減震彈簧、支架組成。

篩箱：是直線振動篩的主要組成部分，由各種不同尺寸的鋼板焊接而成。

篩網：是主要工作部分，有著各種不同金屬的網絲分類。

振動電機：是主要動力部分，通過振動電機的工作來帶動整個直線振動篩的工作。

減震彈簧:用來防止振動電機工作的各項應力。

支架:主體部分，保證了直線振動篩的整體連接與正常工作。

直線篩使用范圍

直線篩非常適用于去除粉末或顆粒中的雜質，分離同一產品的不同規格，篩孔范圍從10毫米到400目（38微米），廣泛用于磨料行業、化學工業、食品工業、醫藥工業、化肥工業、塑料顆粒等行業。

大理石 產量：15-20噸

塑料化工粒子 粒徑大概4mm 長度0.75米左右 SUS304 1.5mm厚鋼板 產能100kg/小時 入料口高度0.8米 出料口高度0.65-0.7米 篩分面積0.3平方 篩網孔徑2-6mm

100公斤 活性炭 目數 1.5mm 塊狀和粉末顆粒狀分開

篩礦石 6mm 2-4噸

干粉砂漿 35#和120#的篩網，一天500噸，一天工作10個小時

石粉振動篩 每小時25噸-30噸

直線篩電機安裝位置

直線篩電機的安裝時根據客戶要求及生產現場環境來設計的，一般振動電機的安裝可以分為三種：篩箱底部、篩箱兩側、篩箱上部。舉例說明：如客戶生產環境中預留裝機位置較小，就不適宜將電機安裝在兩側，而只能考慮安裝在下部或上部;而如果客戶要求出料口距地面低時，相應的電機就需要考慮安裝在兩側，大漢直線篩廠家可提供服務支持。

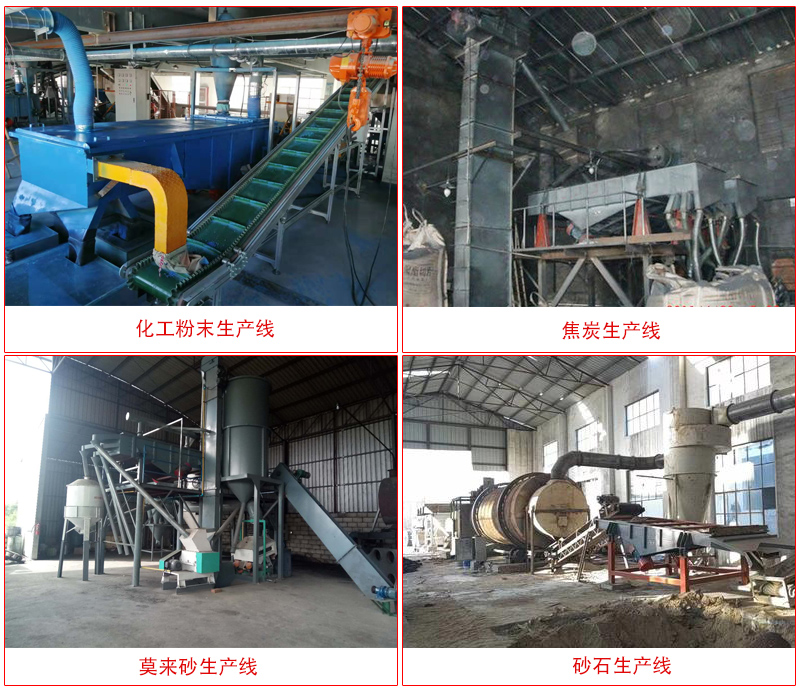

直線篩客戶案例

直線篩售后服務

1、保修期內非因操作不當造成需要更換的零配件及設備由我廠負責包修、包換。

2、質量保證期結束后，直線篩廠家將繼續免費提供售后服務，不限年份終身服務，僅收取零部件成本費，免收人工費，免收維修費。
